半导体配件加工的技术要求与挑战
CNC刀具微细加工半导体配件的特写
CNC高精度加工在江苏的产业优势
为何偏偏是江苏？这里拥有全国最密集的半导体产业集群，从设计到封装，上下游配套一应俱全。江苏的CNC加工企业多配备五轴联动加工中心和纳米级补偿系统，能实现复杂曲面的一次成型。更重要的是，本地工程师对半导体工艺的理解极深——他们懂得如何根据材料特性调整切削参数，避免微振纹。举个例子，苏州一家企业通过自主改造机床冷却系统，将石英件的表面粗糙度从Ra0.4降至Ra0.2，良品率提升近三成。这种软硬结合的生态，正是江苏的底气。

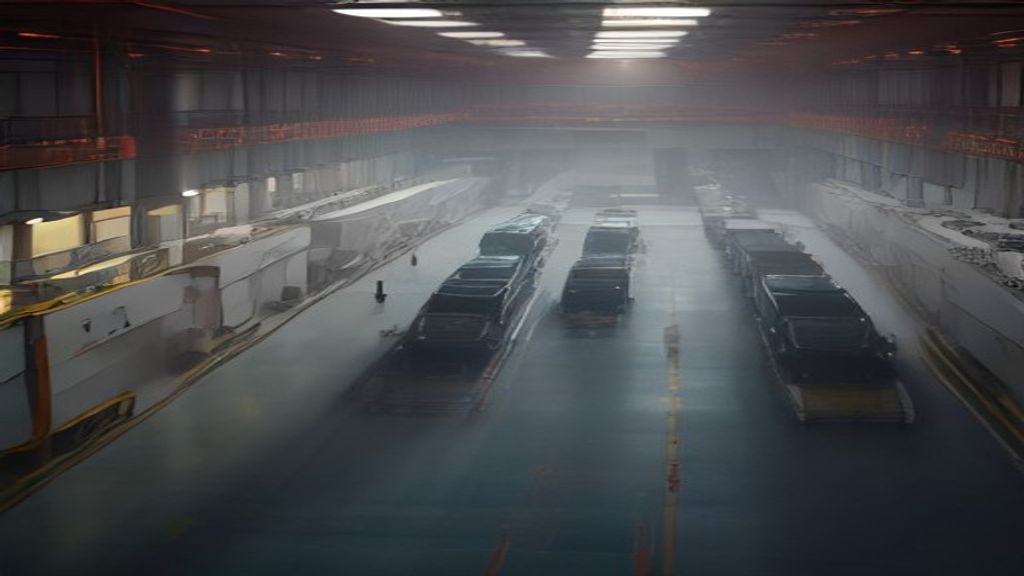

江苏自动化CNC加工生产线鸟瞰图
典型半导体配件加工工艺与案例
以刻蚀机内部的陶瓷静电吸盘为例，其表面需加工出数百个微孔，孔径仅0.3毫米，深度却达8毫米。传统钻头极易断裂，江苏企业多采用超声辅助钻削，通过高频振动降低切削力，一次成型且孔壁无毛刺。再如晶圆传送机械手的真空吸嘴，材质为耐腐蚀的PEEK塑料，CNC加工时需控制主轴转速在8000转/分以下，防止材料软化变形。这些案例看似简单，背后却是无数次试切与参数优化。
质量控制与检测技术要点
精度够不够，不能光靠手感。在江苏的高端车间，三坐标测量仪和激光干涉仪是标配，但最关键的还是过程监控——通过在线测头实时反馈刀具磨损状态，一旦偏差超限便自动补偿。针对微小特征，则采用白光干涉仪进行非接触式测量，分辨率可达纳米级。下表列出了几类常用检测手段的对比：
| 检测设备 | 适用特征 | 精度等级 |
|---|---|---|
| 三坐标测量机 | 孔位、平面度 | ±1.5微米 |
| 激光干涉仪 | 直线度、垂直度 | ±0.3微米 |
| 白光干涉仪 | 粗糙度、微结构 | ±0.1纳米 |
| 工业CT | 内部缺陷、盲孔 | ±5微米 |
行业发展趋势与创新方向
未来的竞争，不只是精度之争，更是效率与智能化之争。一方面，AI辅助编程正在普及，系统能依据历史加工数据自动生成最优刀路，减少试切次数；另一方面，在线监测与数字孪生技术结合，让每道工序都有“虚拟镜像”实时比对，故障预判准确率显著提升。此外，随着第三代半导体材料（如碳化硅）的兴起，更硬更脆的材料对CNC设备提出了新挑战，江苏的企业已开始研发专用超硬刀具和低温冷却方案。可以预见，谁能率先掌握这些技术，谁就能在下一轮产业升级中占据主动。
